#6 ve #8 Vidalar, Cep Deliği Boyutları ve Karbon Çelik Altıgen Vida Kılavuzu

#6 ve #8 Vida Arasındaki Fark

#6 ve #8 vidalar arasındaki fark çapa, yük kapasitesine ve her boyutun uygun olduğu uygulamalara bağlıdır. Amerika Birleşik Devletleri'nde kullanılan Birleşik Ulusal vida dişi sisteminde, vida ölçüsü numaraları doğrudan sap çapına karşılık gelir: a #6 vidanın ana çapı 0,138 inçtir (3,51 mm) , bir süre #8 vidanın ölçüsü 0,164 inç (4,17 mm) . Bu 0,026 inçlik fark küçük görünebilir, ancak tutma gücü, pilot delik boyutu ve donanımla uyumluluk açısından anlamlı etkileri vardır.

# 6 vidalar daha hafif hizmet seçeneğidir. Estetik açısından daha küçük bir bağlantı elemanı kafasının istendiği veya malzeme kalınlığının vida uzunluğunu sınırladığı ince malzemelerde (18 kalibreye kadar metal levha, hafif ahşap işleme doğramaları, dolap arka panelleri ve plastik muhafazalar) yaygın olarak kullanılırlar. Azaltılmış sap çapları, daha düşük kesme mukavemeti anlamına gelir ve bu da onları yapısal ahşap çerçeve veya ağır braket montajındaki yük taşıyan bağlantılar için uygunsuz hale getirir.

#8 vidalar daha çok yönlü, genel amaçlı boyuttadır. Güverte inşası, mobilya montajı, alt zemin kurulumu ve çoğu iç marangozluk uygulaması için varsayılan seçimdir. Daha büyük çap, ahşap sabitlemede en önemli güç parametresi olan önemli ölçüde daha yüksek çekilme direnci (vidayı malzemeden doğrudan çıkarmak için gereken kuvvet) sağlar. Tipik bir yumuşak ahşap alt tabakada, #8 vida yaklaşık olarak %20–30 daha yüksek çekilme direnci eşdeğer yerleştirme koşulları altında eşit uzunlukta #6'dan daha fazla.

Kılavuz deliği boyutu da farklılık gösterir: 6 numaralı vidalar genellikle sert ağaçta 3/32 inçlik bir pilot gerektirir ve yumuşak ahşapta genellikle pilotsuz olarak sürülebilirken, 8 numaralı vidalar yumuşak ağaçta 7/64 inçlik bir pilot gerektirir ve ayrılmayı önlemek için sert ağaçta 1/8 inçlik bir pilot gerektirir. Ön delme sırasında iki boyutun karıştırılması, marangozlukta soyulmuş deliklerin ve ayrık iş parçalarının yaygın bir kaynağıdır.

Cep Delikleri İçin Hangi Boyutta Vidalar

Cep delikleri için doğru vida boyutunun seçilmesi, delinecek malzemenin kalınlığına değil, birleştirilecek iş parçasının kalınlığına bağlıdır. Cep delikli doğrama, kaba dişli bir vidanın bir panel boyunca belirli bir açıyla yüzey damarına veya kenarına bir saniye sürülmesiyle çalışır ve vidanın, karşı yüzü kırmadan yeterli diş bağlantısını sağlayacak kadar uzun olması gerekir.

Cep deliği vidasının boyutlandırılmasına yönelik endüstri standardı referansı, jig sistemi aşağıdaki yönergeleri tanımlayan Kreg Tool'dan gelir:

• ¾ inç malzeme (18–19 mm): 1-¼ inç kaba dişli cep vidası, #8 çap — dolap ve mobilya yapımında en yaygın konfigürasyon.
• ½ inç malzeme (12–13 mm): 1 inç kaba dişli cep vidası, #8 çap — çekmece kutusu kenarları, ince kontrplak paneller ve hafif karkas işleri için kullanılır.
• 1 inç ila 1-½ inç malzeme (25–38 mm): 1-½ inç ila 2-½ inç kalın dişli vidalar, çap #8 ila #10 — daha kalın sert ağaç kütüklerindeki yüz çerçevesi doğramaları için uygundur.
• Sac ürünler ve kontrplak (MDF, sunta): Eşdeğer masif ahşap seçimiyle aynı uzunluktaki ince dişli cep vidaları — ince dişler, daha yumuşak alt tabakada sıyrılma eğilimi gösteren kaba dişlere göre üretilmiş panel malzemelerini daha güvenli bir şekilde tutar.

Cep deliği doğramalarında en sık yapılan hata, çok uzun bir vida kullanılmasıdır, bu da ucun alıcı panelin görünen yüzeyinden çıkmasına neden olur. İkincil bir hata ise MDF veya melamin kaplı yonga levhada kaba dişli vidaların kullanılmasıdır; burada daha geniş diş aralığı, düşük yoğunluklu çekirdek malzemesinde yeterli sıyrılma direnci geliştiremez. Üretim dolaplarında ön çerçeveden kabine kutu bağlantıları için, #8 × 1-¼ inç ince dişli vidalar ¾ inçlik sac ürünler çoğu profesyonel mağazada güvenilir standardı temsil eder.

Metrik Soket Başlı Kapak Vidası Boyutları

Allen cıvataları veya SHCS olarak da adlandırılan metrik soket başlı kapak vidaları, geometrilerini belirleyen uluslararası standart olan ISO 4762'ye (DIN 912'ye eşdeğer) göre boyutlandırılmıştır. Mühendislerin ve alıcıların referans aldığı temel boyutlar kafa çapı, kafa yüksekliği, soket (altıgen anahtar) boyutu, diş adımı ve önerilen sıkma torkudur. Aşağıdaki tüm değerler standart kaba dişli seriler için geçerlidir.

ISO 4762 standardında tutarlı bir ilişki vardır: kafa çapı nominal olarak 1,5× diş çapı ve kafa yüksekliği iplik çapına eşittir. Bu orantılılık, mühendislik çizimleri mevcut olmadığında boşluk deliği ve havşa boyutlarının tahmin edilmesini kolaylaştırır. Gömme oturmalı SHCS için havşa çapı, kafa çapı artı M3-M6 için 0,5 mm'ye ve M8 ve üzeri için artı 1,0 mm'ye eşit olmalıdır.

Mülkiyet sınıfı (mukavemet derecesi) ayrı bir spesifikasyondur. Ticari metrik soket başlı kapak vidalarının çoğu, Sınıf 8.8 (orta karbonlu çelik, çinko kaplama) veya Sınıf 12.9 (alaşımlı çelik, siyah oksit) olarak sağlanır; Sınıf 12.9 kabaca teslim edilir %50 daha yüksek kanıt yükü Aynı boyutta Sınıf 8.8'den daha. Maksimum bağlantı elemanı güvenilirliği gerektiren hassas makineler, yarı iletken ekipmanlar ve yapısal bağlantılar için Sınıf 12.9 standart spesifikasyondur.

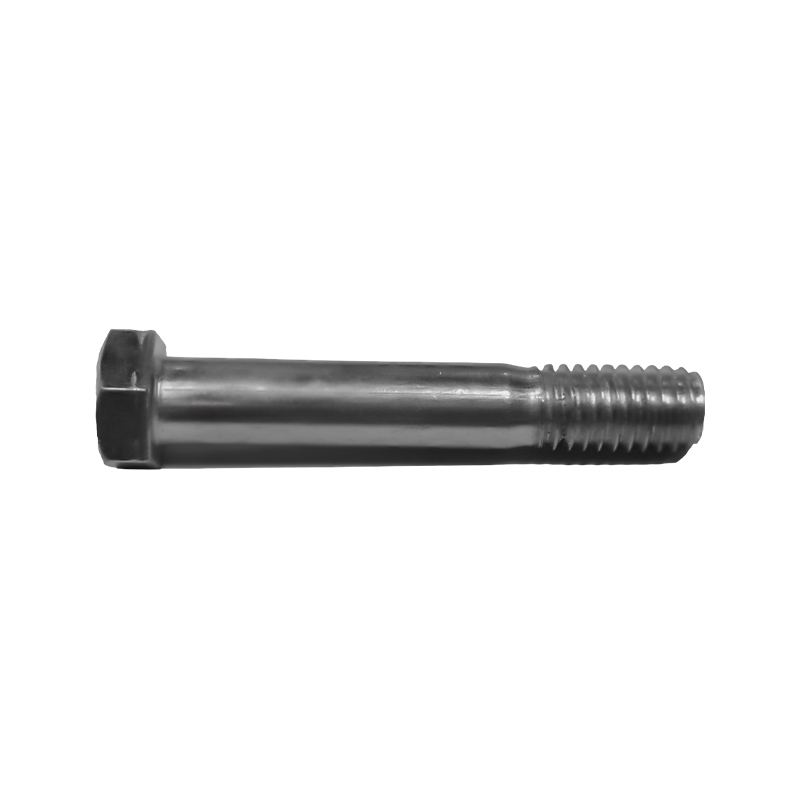

Karbon Çelik Altıgen Vidalar : Kaliteler, Kaplamalar ve Seçim

Karbon çeliği altıgen vidalar — İngiliz anahtarı veya lokma anahtarla tahrik edilen altıgen başlı vidalar ve altıgen cıvatalar — inşaat, ağır makine, otomotiv montajı ve endüstriyel ekipmanlarda en yaygın kullanılan yapısal bağlantı elemanı türüdür. Üstünlükleri, karbon çeliğinin sunduğu yüksek güç-maliyet oranının ve Phillips veya Torx tahrik formatlarına göre önemli ölçüde daha yüksek sıkma torklarına olanak tanıyan altı kenarlı başlığın mekanik avantajının birleşiminden kaynaklanmaktadır.

Karbon Çelik Kaliteleri

Karbon çeliği altıgen vidaların mekanik özellikleri, standarda göre değişen kalite tanımlarına göre tanımlanır:

• SAE Sınıf 2 (düşük karbonlu çelik): ¾ inç'e kadar boyutlar için minimum çekme mukavemeti 510 MPa. Hafif yapısal montajlar, mobilya ve genel donanım gibi kritik olmayan uygulamalarda kullanılır. Kafada işaret yok.
• SAE Sınıf 5 (orta karbonlu çelik, su verilmiş ve temperlenmiş): Minimum 827 MPa çekme dayanımı. Otomotiv ve genel mühendislik uygulamaları için standart kalite. Cıvata başındaki üç radyal çizgiyle tanımlanır.
• SAE 8. Sınıf (orta karbonlu alaşımlı çelik): Minimum 1.034 MPa çekme dayanımı. Dinamik yük altında çalışan süspansiyon bileşenleri, ağır ekipman ve flanş bağlantıları dahil olmak üzere yüksek gerilimli bağlantılar için tasarlanmıştır. Altı radyal çizgiyle tanımlanır.
• ISO Sınıfı 8.8 / 10.9 / 12.9 : ISO 4014 (altıgen cıvata) veya ISO 4017 (altıgen başlı vida)'ya göre boyutlandırılmış metrik eşdeğerler. Sınıf 10.9, çekme mukavemeti açısından kabaca SAE Derece 8'e karşılık gelir; Sınıf 12.9 bunu aşıyor.

Yüzey Kaplamaları ve Korozyon Koruması

Çıplak karbon çeliği dış mekanda, nemli veya kimyasal olarak agresif ortamlarda hızla paslanır. Uzun vadeli bağlantı elemanı performansı için yüzey işleminin seçimi temel malzeme kalitesi kadar önemlidir:

• Çinko elektrokaplama (şeffaf veya sarı kromat): İç ve hafif dış mekan kullanımı için en yaygın kaplama. ASTM B117'ye göre 72-120 saat tuz püskürtme direnci sağlar. Düşük maliyetlidir, yaygın olarak bulunur, ancak deniz veya kimyasal ortamlar için yetersizdir.
• Sıcak daldırma galvanizleme: ~450°C'de erimiş çinkoya daldırılarak uygulanan çinko kaplama, kalın, metalurjik olarak bağlanmış bir katman oluşturur. Tuz püskürtme direnci aşıyor 1.000 saat . Dış mekan inşaatlarında yapısal çelik standardı; daha kalın kaplama diş uyumunu etkileyebilir ve büyük somunlar gerektirir.
• Dacromet / geomet (çinko-alüminyum pul kaplama): 480-720 saat tuz püskürtme direncine sahip ince film inorganik kaplama. Hidrojen gevrekleşmesi riskinin olmaması, elektrokaplamanın neden olduğu gevrekleşmenin endişe verici olduğu yüksek mukavemetli Grade 10.9 ve 12.9 bağlantı elemanları için tercih edilmesini sağlar.
• Siyah oksit: Asgari düzeyde korozyon koruması (anlamlı bir bariyer için yağlı üst kat gerektirir), öncelikle estetik ve hafif iç mekan uygulamaları için kullanılır. Makinelerdeki soket başlı kapak vidalarında yaygındır.

Altıgen Vidalar için Boyut Standartları

Metrik uygulamalara yönelik karbon çeliği altıgen başlı vidalar, çapraz (AF) anahtar boyutlarını, kafa yüksekliğini ve diş kavrama uzunluğunu belirten ISO 4017 (tam dişli) ve ISO 4014 (kısmi dişli) tarafından yönetilir. Standart metrik altıgen vidalar için AF anahtarı boyutu yaklaşık olarak modeli takip eder. 1,5× diş çapı — M10 cıvata için 17 mm, M12 için 19 mm ve M16 için 24 mm anahtar gerekir; ancak bazı ulusal standartlarda ve ürün serilerinde sapmalar mevcuttur. Montaj fikstürü tasarımında takım açıklıklarını belirtirken gerçek AF boyutunun tedarikçinin boyutsal veri sayfasından doğrulanması tavsiye edilir.
